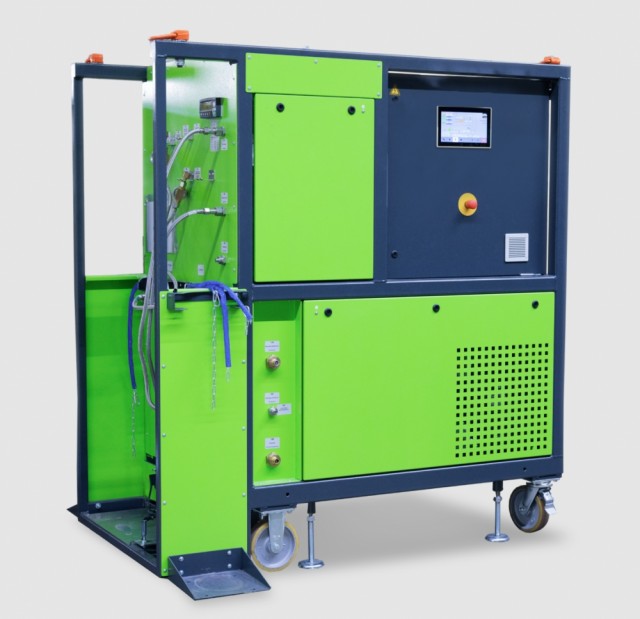

For blanding av C4-FN gass
Blandeenheten er spesielt utviklet for håndtering av gassblandinger basert på C4-FN, og er tilpasset de spesifikke kravene som stilles til slike gassblandinger. Inntil fire gasskomponenter kan blandes. Gassblandingen sirkuleres ved hjelp av kompressoren for å sikre en homogen blanding.
Ved hjelp av den integrerte kompressoren kan den ferdigblandede gassblandingen fylles direkte inn i gassrom med et trykk på opptil 20 bar. For dette formålet er blandeenheten utstyrt med et lavtrykksuttak DN20 (M48×2).
Via høytrykksuttaket kan gassblandingen fylles på flasker med et trykk på opptil 93 bar.
Blandeenheten kan også benyttes til gjenvinning av gassblandinger fra gassrom eller lagringsbeholdere med et trykk på opptil 24 bar. Gassrommet eller lagringsbeholderen som er tilkoblet sugesiden kan evakueres ned til et sluttvakuum på 1 mbar.
Moderne styringsteknologi kombinert med et brukervennlig grensesnitt tilgjengelig på flere språk gjør betjeningen enkel og effektiv. Som tilleggsutstyr kan enheten betjenes via mobile enheter som smarttelefoner, nettbrett eller bærbare datamaskiner. Enhetens ytre kapsling beskytter de integrerte komponentene.
Maskinen tilbyr helautomatisk betjening via en 10-tommers berøringsskjerm. Flere kommunikasjonsgrensesnitt er tilgjengelige for datautveksling. Takket være de automatiserte spesialfunksjonene kan maskinen vedlikeholdes enkelt og uten utslipp.
Ved behov, for eksempel ved endring av blandingsforholdet, kan blandebeholderen evakueres ned til et sluttvakuum på 1 mbar. Med denne maskinen kan isolasjonsmediet C4-FN utnyttes fullt ut i blandeprosessen uten gasstap (sylindertrykk 50 mbar).
Detaljert beskrivelse er tilgjengelig på forespørsel.
Justerbare gasskomponenter (standard grenser)
- C4-FN: 0–15 %
- Karbondioksid (CO₂): 0–100 %
- Oksygen (O₂): 0–15 %
- Nitrogen (N₂): 0–100 %
Standardutførelse
- Oljefri B280R80-kompressor, kapasitet 5,7 m³/t ved 50 Hz og 6,8 m³/t ved 60 Hz, maksimalt trykk 100 bar
- Vakuumkompressor, kapasitet 3,3 m³/t ved 50 Hz og 3,9 m³/t ved 60 Hz, sluttvakuum 3 mbar
- Oljefri sugepumpe, kapasitet 15 m³/t ved 50 Hz og 18 m³/t ved 60 Hz, sluttvakuum 1 mbar
- Partikkelfilter, 1 μm
- Betjening og visning av viktige prosessparametere via 10-tommers berøringsskjerm
- Valgbare visningsenheter: bar/mbar, kPa eller psi/torr
- Gaffellommer for trucktransport
- Faste og svingbare hjul
- Tilkoblingsslanger for alle gasskomponenter med trykkreduksjonsventiler:
- C4-FN: kuleventil DN8 (tilkobling 1.030-14NGO-RH-EXT)
- Oksygen (O₂): trykkreduksjonsventil (tilkobling DIN 477 nr. 9 – G3/4")
- Karbondioksid (CO₂): trykkreduksjonsventil (tilkobling DIN 477 nr. 6 – W21.8 × 1/14")
- Nitrogen (N₂): trykkreduksjonsventil (tilkobling W24.32 × 1/14")
- Plass for C4-FN-flaske med sylindervekt
- Plass for N₂-, O₂- og CO₂-flasker
- Blandebeholder 100 liter / 16 bar
- Digital vekt for blandebeholder, nøyaktighet ±0,02 %, tilsvarende ±2 g gasskomponent per blandesyklus
- Nøkler for DILO-koblinger og filtre
- Lakkering: antrasittgrønn
Fordeler og funksjoner
- Integrerte spesialfunksjoner for enkelt vedlikehold og sikker transport
- Alle utførelser kan leveres med trykkbeholdere med CE-merking, eller alternativt med SQL- eller ASME-godkjenning, avhengig av krav og bruksområde.
