Megger TCFL-R550 feilsøkingssystem for lange HVAC / HVDC sjøkabler.

Kontakt Megger AS på adressen post@megger.no for pristilbud og teknisk informasjon, klikk her!

Dette avanserte kabelfeilsøkingssystemet er utviklet av Megger Germany og kan kundetilpasses både med tanke på ytelse og komponenter. 2023 ble to slike 40 fots kontainere levert til VikingLink kabelen mellom Danmark og England på hele 761km kabellengde. En til Energinet i Danmark og en til National Grid i England. Dette sørger for den aller beste beredskap mulig for eventuelle kabelfeil som kan tenkes å inntreffe. Last ned en Case Study over VinkingLink prosjektet her.

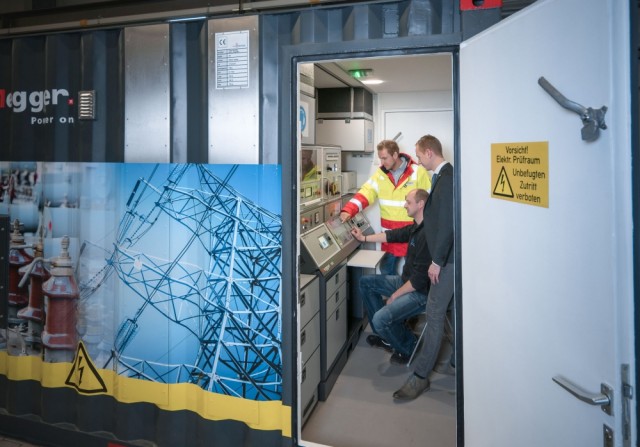

Beskrivelse av feilsøkingsssystemet:

• Toppmoderne brukervennlighet: Helautomatisert, sentralstyrt og integrert system

• Automatisk svitsjing via motoriserte brytere for modusvalg, modusutførelse og spenningsområdehjul

• Automatisering av alle komponenter og driftsmoduser uten unntak, til og med strøm brenning

• En enkelt industrikontrollenhet som betjener hele systemet via en sentral kontrollprogramvare

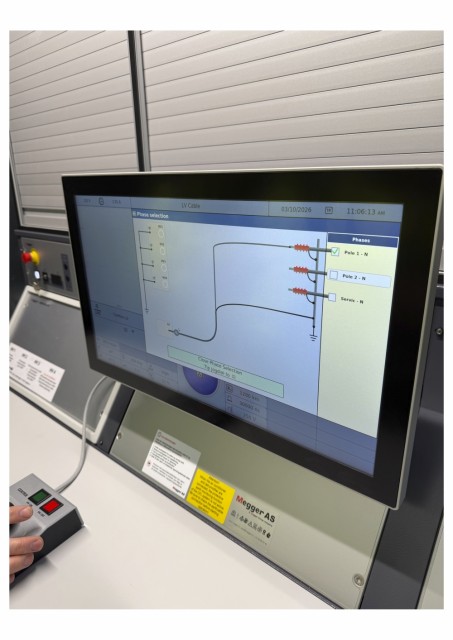

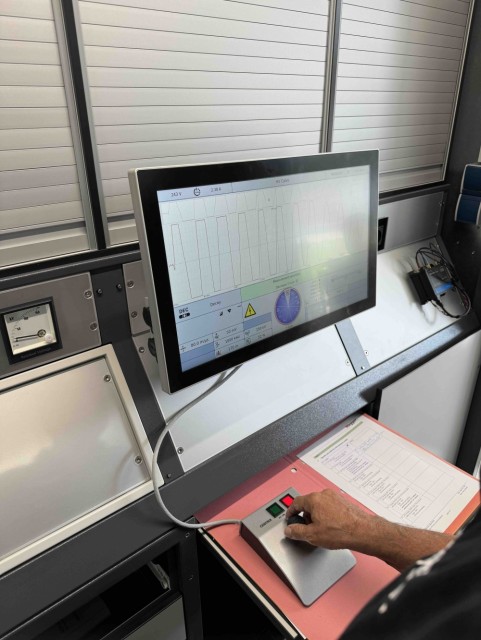

• Enkelt å navigere i grafisk brukergrensesnitt med enkel rotasjonsknappkontroll

• Et sikkerhetssystem og live statusovervåking for hele systemet

• I motsetning til manuelle, analoge systemer med utallige knapper, knotter og variacs:

  Minimalt opplæringsbehov grunnet brukervennlig grensesnitt og intuitiv betjening

• Tilkobling: Fjerntilgang og fjernkontroll av hele systemet via 4G LTE-modem og TeamViewer

• Utladnings- og jordingsenhet – sikkerhet er viktigst!

• Beskytter personell og utstyr, legger til rette for høy produktivitet

• Robust og rask utladningsenhet med ultrahøy effekt, konstruert for gjentatt spredning av maksimalt lagret energi – Utladningskapasitet 3,6 MJ (lik C_^max = 320 μF når ladet til 150 kV DC; C_Viking = 294 μF)

• Stor fordel for operatørens arbeidsflyt, kort utladningstid på godt under 10 sekunder

• Utstyrets vellykkede konstrksjon er verifisert av et uavhengig tredjeparts HV-testlaboratorium, rapport om ytelse tilgjengelig på forespørsel

• Forriglede sikkerhetsbrytere for trygg drift av systemet med lukkede bak- og sidedører – ingen eksponering for HV

• Moderne elektronisk HV DC-kilde genererer spenninger opptil 150 kV

• Muliggjør håndteringen av kabelfeil der krever svært høy spenning for å bryte sammen samt svært høyohmige vanskelige feil

• Evne til å detektere utladninger med svært høy energi mha. DAS-teknologi

• Markedets beste reflektometer (kabelradar/TDR) med lav Z-tilkoblingssett for HV-termineringer

• Bipolar impulsgenerering og ny teknologi for støydemping, gjennomsnittsberegning og pulskompresjon

• HV forlokaliseringsmetoder for både typiske og lengre feilavstander utover 80 km

• Induktivt aktivt ARM Multishot, ARM ladning, ICE, ICE ladning, Decay, IFL (ustabile feil)

• Kraftig Heavy Duty høyeffektsbrenner (brenntransformator) for konvertering av høymotstandsfeil

• Automatisk effektregulering til P_max = 20 kW _KONTINUERLIG

• Jevn, uavbrutt nedbrenningsprosess uten brukerinngrep; ingen faste spenning-strøm områder eller tap posisjoner, ingen manuell svitsjing

• Fullt programvarestyrt og integrert i den automatiserte, sentrale styringen av systemet

• Unik og kraftig forlokaliseringsmetode ARM Live Burning (Burn Arc Reflection) med opptil 40 kV DC

• Støtspenningsgenerator (Thumper)

• Kondensatorutladningsmodul med flertrinns støtspenningskondensator design – Høy energi opp til 6250 J og høy støtspenning opp til 100 kV

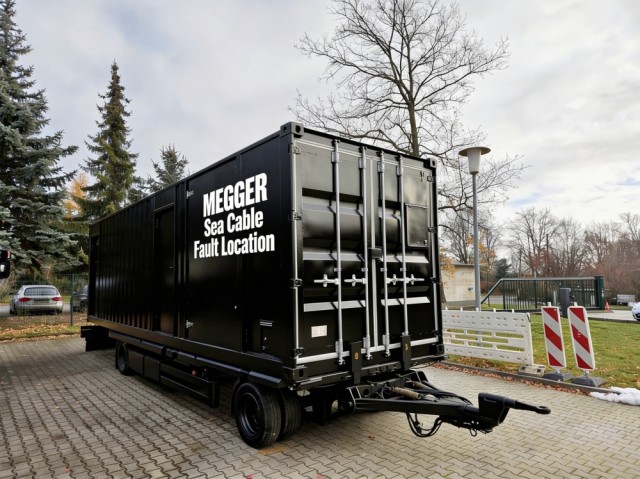

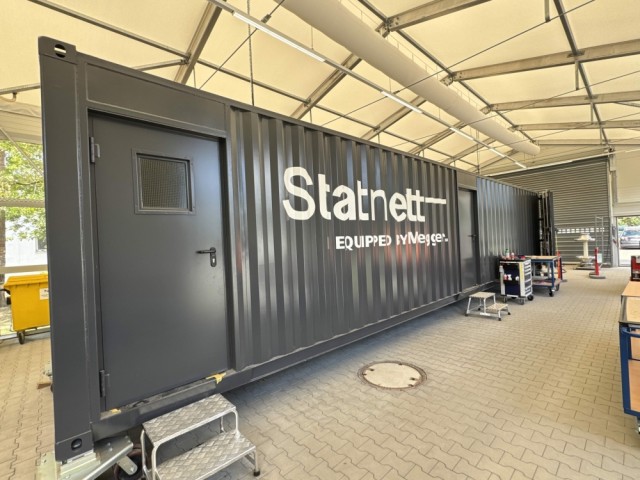

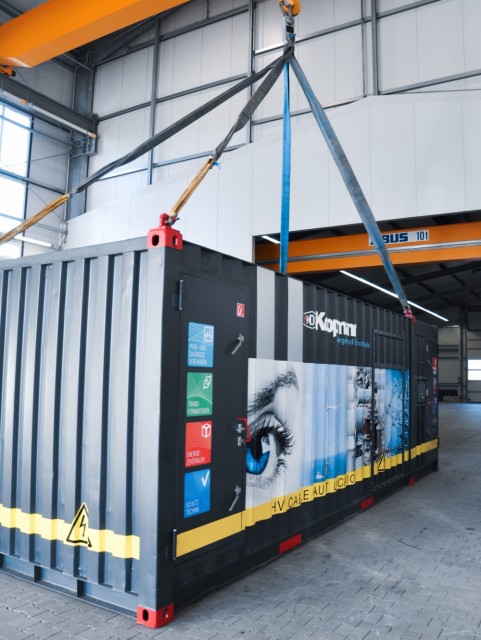

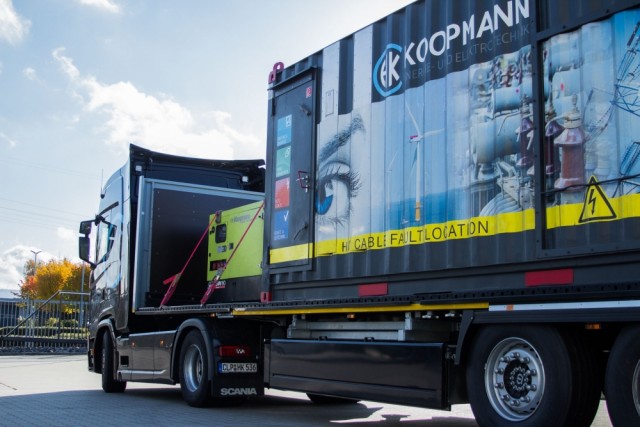

• 40 fots container i henhold til kundetilpassede spesifikasjoner

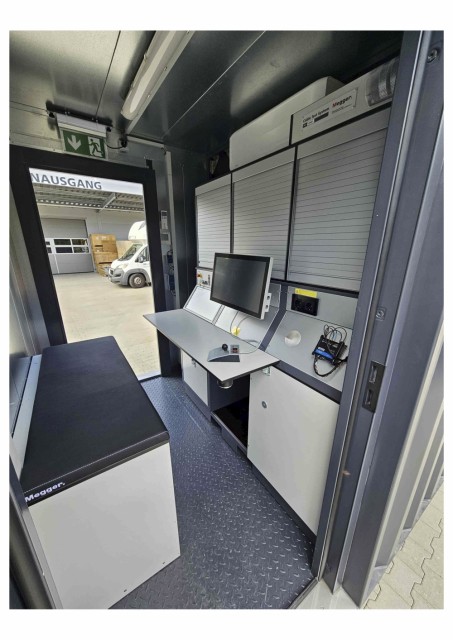

• CSC-sertifisert, innvendig kledning, møblert operatørrom, inngangsdører og vedlikeholdsluker

• Omfattende klimakontroll: klimaanlegg og avfukting av HV-rommet og operatørrommet

I tillegg utviklet Megger verdens kraftigste tonegenerator kalt HUMMINGBIRD for kabelsøking og feilsøking i forbindelse med VikingLink prosjektet. Les mer om Hummingbird tonegenerator her.

Også en unik høyspent målebro kalt BIFRÖST ble utviklet for dette VikingLink prosjektet. Les mer om Bifrost her.

Last ned en Case Study for VikingLink prosjektet her.
