Isolasjonsmåling med testspenninger på 5, 10 eller 15 kV krever langt mer enn et instrument med riktig måleområde. Arbeidet stiller høye krav til risikovurdering, operatørkompetanse, avsperring og kontroll av testobjektet før, under og etter målingen. Dette gjelder særlig ved testing av transformatorer, motorer, høyspentkabler og koblingsanlegg, som kan lagre betydelige mengder elektrisk energi.
En moderne isolasjonstester kan bidra med spenningsdeteksjon, automatisk utladning, tydelige varsler og overvåking av returspenning. Slike funksjoner reduserer risikoen og gir operatøren bedre informasjon, men de kan ikke erstatte virksomhetens sikkerhetsprosedyrer, produsentens instrukser eller kravene til kvalifisert personell. Sikker isolasjonsmåling må alltid gjennomføres som en kontrollert arbeidsprosess.
Hvorfor høy testspenning krever ekstra oppmerksomhet
Under en isolasjonstest påfører instrumentet testobjektet en definert likespenning. Deretter måles strømmen gjennom og over isolasjonssystemet, slik at isolasjonsmotstanden kan beregnes. Metoden gjør det mulig å vurdere isolasjonens tilstand under kontrollerte forhold, men innebærer samtidig at objektet spenningssettes til et potensielt farlig nivå.
Risikoen bestemmes ikke bare av testspenningen. Testobjektets kapasitans har stor betydning for hvor mye energi som kan lagres. Lange kraftkabler, store motorviklinger og transformatorer kan opptre som betydelige kapasitive belastninger, og den lagrede energien øker med kvadratet av spenningen.
En dobling av testspenningen kan derfor gi en langt større økning i lagret energi enn man intuitivt forventer. Ved bruk av høy testspenning må det tas særskilt hensyn til tilkobling, avsperring, sikkerhetsavstand og tiden som kreves for utladning.
Testobjektet må være sikkert frakoblet
Før målingen starter, må testobjektet være korrekt identifisert, frakoblet og sikret mot innkobling. Spenningsløs tilstand skal kontrolleres i samsvar med gjeldende arbeidsprosedyre. Operatøren må også vurdere om objektet kan påvirkes av induksjon, parallelle forbindelser, fremmedspenning eller nærliggende spenningssatte anlegg.
Feil avgrensning av testområdet kan både skape fare og gi misvisende måleresultater. Tilkoblede overspenningsvern, elektroniske komponenter, måletransformatorer eller andre deler av anlegget kan dessuten bli utsatt for en testspenning de ikke er konstruert for. Testgrensene må derfor være avklart før testledningene kobles til.
Kapasitive objekter kan forbli oppladet
Når en kabel, vikling eller annen kapasitiv komponent lades opp under testen, lagres elektrisk energi i objektet. Denne energien forsvinner ikke nødvendigvis i samme øyeblikk som instrumentet avslutter målingen. Objektet må lades ut kontrollert før det kan betraktes som sikkert å håndtere.
Utladningstiden avhenger blant annet av kapasitansen, testspenningen og instrumentets utladningskrets. Lange kabler og store elektriske maskiner kan kreve vesentlig lengre tid enn mindre installasjoner. Operatøren må derfor følge instrumentets indikasjoner og den etablerte arbeidsprosedyren, fremfor å anta at objektet er trygt kort tid etter testen.
Elektrisk støy og indusert spenning
Elektrisk støy kan påvirke både sikkerheten og kvaliteten på en isolasjonsmåling. I høyspenningsanlegg kan nærliggende ledere, elektromagnetiske felt og komplekse jordingsforhold skape indusert spenning eller forstyrrelser i målesignalene. Dette kan føre til ustabile avlesninger og gjøre små isolasjonsstrømmer vanskeligere å skille fra bakgrunnsstøy.
Instrumentet må være konstruert for miljøet det skal brukes i, med tilstrekkelig støyimmunitet og relevante sikkerhetsfunksjoner. Resultatene må samtidig vurderes av personell som forstår hvordan anleggets driftstilstand, temperatur, fuktighet og elektriske påvirkning kan endre målingen. Ett enkelt motstandsresultat bør sjelden tolkes uten kjennskap til testbetingelsene.

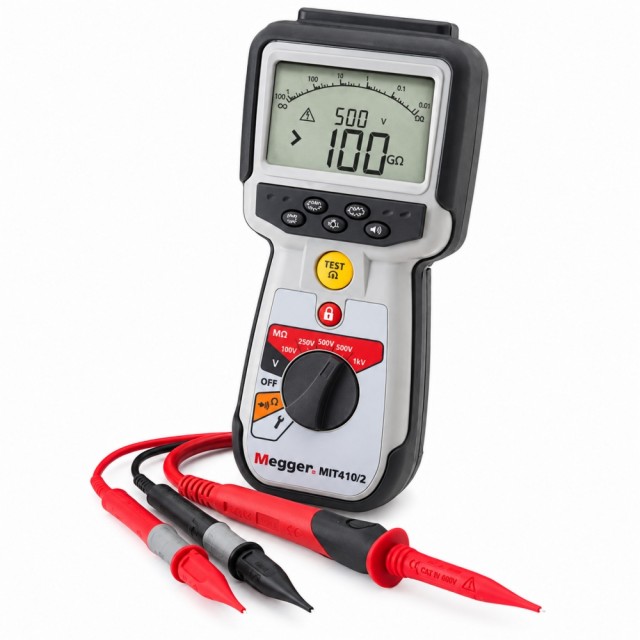

Sikkerhetsfunksjoner i en profesjonell isolasjonstester
Valg av isolasjonstester bør baseres på testobjektet, spenningsnivået og arbeidsmiljøet. Maksimal testspenning er bare én del av vurderingen. Beskyttelse mot ekstern spenning, automatisk utladning, tydelig statusvisning, målekategori og kvaliteten på testledningene må ses i sammenheng.
Spenningsdeteksjon og sikkerhetslogikk
Spenningsdeteksjon kan varsle operatøren dersom instrumentet registrerer ekstern spenning på testobjektet. På enkelte modeller hindrer sikkerhetslogikken testen i å starte når spenningen overstiger en fastsatt grense. Dette reduserer risikoen for å påføre testspenning på en allerede spenningssatt krets.
Funksjonen er et ekstra sikkerhetslag, ikke en erstatning for kontroll av spenningsløs tilstand. Frakobling, sikring mot innkobling og verifisering på arbeidsstedet må utføres etter gjeldende regler. Instrumentets varsler bør alltid betraktes som støtte til arbeidsmetoden, ikke som hele sikkerhetsmetoden.
Tydelig visning av teststatus
Operatøren må raskt kunne forstå om instrumentet tester, måler eller lader ut objektet. En tydelig skjerm med visning av testspenning, målt verdi og utladningsforløp reduserer risikoen for misforståelser. Lydsignaler og markerte varsler kan være nyttige i miljøer der oppmerksomheten deles mellom instrumentet og anlegget.
God lesbarhet på avstand er særlig relevant når arbeidsprosedyren krever at operatøren trekker seg bort fra testobjektet. Informasjonen må være entydig også under krevende lysforhold og ved bruk av nødvendig personlig verneutstyr.
Automatisk utladning
Automatisk utladning er en sentral sikkerhetsfunksjon ved isolasjonstesting. Når testen avsluttes, kobler instrumentet inn en intern krets som leder bort ladningen og reduserer spenningen over testobjektet. Operatøren kan følge utviklingen på skjermen og får dermed et bedre grunnlag for å vurdere objektets tilstand.
Utladningsfunksjonen må være dimensjonert for instrumentets tiltenkte bruksområde. Ved store kapasitive belastninger kan prosessen ta tid, og testledningene må bli sittende til utladningen er gjennomført i samsvar med prosedyren. Det er ikke tilstrekkelig å fjerne ledningene straks måleresultatet er registrert.
Testledninger, terminaler og kapsling
Testledningene er en del av instrumentets sikkerhetssystem. De må være beregnet for aktuell testspenning, være kompatible med instrumentet og ha isolasjon som er egnet for arbeidsmiljøet. Skader, smuss, fuktighet og forurensede kontakter kan svekke sikkerheten og påvirke måleresultatet.
Terminalene bør være berøringssikre og tydelig merket, mens instrumentet bør ha en robust kapsling som tåler industriell bruk. Stabil plassering reduserer faren for at instrumentet beveger seg eller velter under testen. Regelmessig visuell kontroll av instrument, prober, klemmer og ledninger bør inngå i forberedelsene.
Hva betyr målekategorien CAT IV?
CAT IV er en målekategori som beskriver instrumentets beskyttelse mot transiente overspenninger nær installasjonens forsyningspunkt. Kategorien må alltid leses sammen med den nominelle spenningen den gjelder for. CAT IV 600 V og CAT IV 300 V beskriver derfor ikke samme beskyttelsesnivå.
Målekategorien må heller ikke forveksles med isolasjonstesterens utgangsspenning. Et instrument som kan generere 10 kV testspenning, er ikke automatisk godkjent for alle installasjonskategorier. Både målekategori, nominell spenning, maksimal testspenning og produsentens angitte bruksområde må kontrolleres før instrumentet tas i bruk.
Returspenning etter avsluttet isolasjonstest
Når testspenningen kobles fra, reduserer instrumentet først den frie kapasitive ladningen. Isolasjonsmaterialet kan imidlertid fortsatt inneholde polarisert energi. Denne energien kan frigjøres gradvis etter at den første utladningen ser ut til å være ferdig.
Fenomenet er knyttet til dielektrisk absorpsjon. Under testen polariseres isolasjonsmaterialet, og prosessene går ikke umiddelbart tilbake til utgangspunktet når spenningen fjernes. Reabsorpsjonsstrøm kan derfor føre til at det bygger seg opp ny spenning på objektets terminaler.
Denne returspenningen er viktig av to årsaker. Den kan representere en sikkerhetsrisiko dersom objektet berøres eller kobles om for tidlig, og den kan påvirke resultatet av en ny test. Dersom retesting starter før isolasjonen har stabilisert seg, kan måleverdiene bli vanskelige å sammenligne eller gi et uriktig bilde av tilstanden.
Re>Act™ støtter sikker utladning og retesting
Re>Act™ er utviklet for å overvåke reabsorpsjonsstrømmen etter en isolasjonstest og indikere når isolasjonen er klar for ny testing. Funksjonen tar hensyn til at den innledende utladningen ikke nødvendigvis fjerner all polarisering eller lagret energi. Operatøren får dermed mer informasjon om det som skjer i perioden mellom to tester.
Overvåking av reabsorpsjon kan bidra til å redusere risikoen for farlig returspenning. Samtidig kan funksjonen støtte mer repeterbare målinger ved å hindre at neste test startes for tidlig. Dette er særlig relevant for kapasitive testobjekter og isolasjonssystemer der stabiliseringen kan ta lang tid.
Re>Act™ erstatter likevel ikke kontrollert utladning, jording eller andre tiltak som inngår i virksomhetens sikkerhetsrutiner. Funksjonen gir et utvidet beslutningsgrunnlag som kvalifisert personell kan bruke sammen med instrumentets øvrige indikasjoner og den fastsatte arbeidsmetoden.
Fjernstyring kan øke avstanden til testområdet
På enkelte avanserte isolasjonstestere kan målingen styres på avstand. Fjernstyring gjør det mulig å starte og følge testen uten å oppholde seg tett ved instrumentet eller testobjektet. I krevende høyspenningsmiljøer kan større fysisk avstand være et viktig risikoreduserende tiltak.
Muligheten er særlig relevant der risikovurderingen identifiserer fare for lysbuehendelser eller andre uønskede elektriske hendelser. Fjernstyring endrer imidlertid ikke kravene til avsperring, sikker tilkobling og kontroll av testområdet. Operatøren må fortsatt vite hvem som befinner seg i området, og testobjektet må være sikret mot utilsiktet kontakt.
Valg mellom ulike instrumentnivåer
Profesjonelle instrumentserier for isolasjonstesting omfatter gjerne modeller med testspenning på 5, 10 og 15 kV. Riktig modell bør velges ut fra objektets nominelle spenning, produsentens testkrav, kapasitans, forventet støynivå og behovet for diagnostikk. Det er ikke nødvendigvis riktig å velge høyest mulig testspenning.
Instrumenter for standardiserte kontroller
Grunnmodeller kan være godt egnet til planlagte kontroller og standardiserte tester i oversiktlige arbeidsmiljøer. De viktigste behovene vil ofte være stabil isolasjonsmåling, spenningsdeteksjon og sikker automatisk utladning. En enklere funksjonspakke betyr likevel ikke at kravene til arbeidsmetode blir mindre.
Frakobling, avsperring, kontroll av testledninger og riktig håndtering etter testen gjelder uansett instrumentnivå. Operatøren må også kjenne modellens begrensninger, inkludert maksimal kapasitiv belastning og forventet utladningstid.
Avanserte modeller for diagnostikk
Mer avanserte modeller tilbyr gjerne flere diagnostiske testmetoder og bedre håndtering av måledata. Det kan være nyttig når virksomheten følger utviklingen i isolasjonen over tid, sammenligner flere like objekter eller trenger sporbar dokumentasjon. Historiske data har størst verdi når testspenning, varighet, temperatur og øvrige betingelser er registrert konsekvent.
Ved trendanalyse er måleforholdene ofte like viktige som selve motstandsverdien. Temperaturendringer kan påvirke isolasjonsmotstanden betydelig, mens fuktighet og forurensning kan endre overflatestrømmen. Dokumentasjon gjør det enklere å skille en reell svekkelse fra naturlige variasjoner.
Løsninger for støyende høyspentmiljøer
I kraftstasjoner, koblingsanlegg og andre krevende miljøer kan høy støyimmunitet være avgjørende. Instrumentet må kunne skille svært små målestrømmer fra elektriske forstyrrelser i omgivelsene. Fjernstyring, avansert filtrering og omfattende datalagring kan da være relevante egenskaper.
Mer avanserte funksjoner stiller samtidig større krav til metodeforståelse. Filtrering og diagnostiske indekser må brukes korrekt for at resultatene skal være pålitelige. Instrumentet bør derfor inngå i en gjennomtenkt teststrategi som beskriver både formålet med målingen og hvordan dataene skal vurderes.
En sikker måling avsluttes ikke når testknappen slippes
Sikker isolasjonsmåling med høy testspenning omfatter hele forløpet fra planlegging og frakobling til utladning og eventuell retesting. Spenningsdeteksjon, berøringssikre terminaler, automatisk utladning, overvåking av returspenning og fjernstyring kan alle bidra til lavere risiko. Hvilke funksjoner som er viktigst, avhenger av testobjektet og miljøet.
Instrumentet må velges på grunnlag av testspenning, målekategori, kapasitiv belastning, støynivå og behovet for dokumentasjon. Like viktig er det at operatøren følger godkjente arbeidsprosedyrer og venter til objektet er kontrollert og sikkert utladet. Først da kan testområdet frigjøres og utstyret håndteres videre på en trygg måte.
